Ausführung:

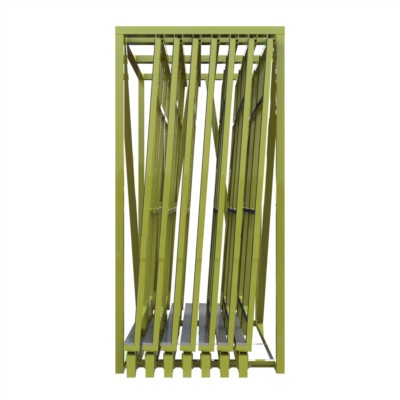

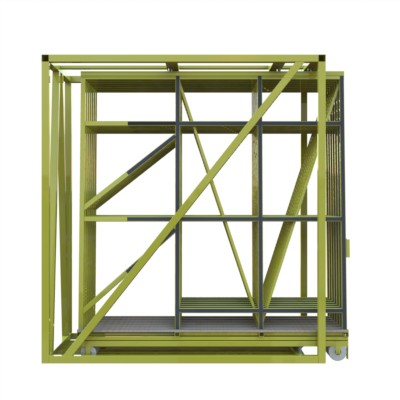

Schubfachmodul für Ganzglastüren und Einzelgläser bis zu den Abmessungen 950 mm x 2.100 mm mit 7 Einstellfächern, mit gummierten Anlagen und Weiholzauflage.
Grundabmessungen:
Rahmenbreite [B]: 1.220 mm
Rahmentiefe [T]: 1.500 mm
Gesamthöhe [H]: 2.500 mm
Einstellhöhe [LH]: max. 2.120 mm
Einstelltiefe: 950 mm
Auflagentiefe: 70 mm, 65 mm nutzbar
Fachauszug [AL]: 980 mm
Ausstattung:
Fachanzahl: 7 ST
Anlagen horizontal: 3 ST gummiert
Anlagen vertikal: 2 ST gummiert
Auflage: 1 ST Weichholzauflage
Fachneigung: links- oder rechtslastig
Weitere Details:
obere Fachführungen: 3 ST Kugellagerführungen
untere Fachführungen: 1+1 ST Polyamidlaufrolle und Polyamid-Führungsrolle
Innere Fachführung: 1 ST U-Schiene unten
Tragkraft je Facheinheit: 300 kg
Lackierung: nach RAL z.B., 5010 Enzianblau
