Ausführung:

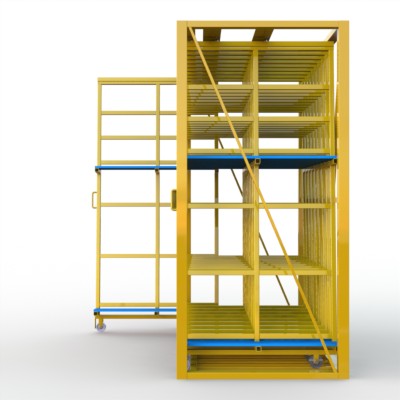

FGL Schubfachmodul mit 10 Auszugsschlitten, ausgerüstet mit jeweils 2 festen Etagen.
betriebsfertig vormontiert.
Grundmaße:
Länge: 2.600 mm
Tiefe: 1.300 mm
Gesamthöhe: 2.750 mm
Ausstattung:
Fachschlitten: 10 ST
Einstellbreite: 170 mm 160 mm nutzbar
Einstelltiefe: 1.220 mm 1.100 mm nutzbar
Etagenhöhe: 1.400/950 mm
Auszugstiefe: bis 1.000 mm
Abstellhöhe unteres Fach: 250 mm +oKFFB
Abstellhöhe oberes Fach: 1.750 mm +oKFFB
Technische Details:
Horizontale Anlagen je Schlitten: 6 ST , gummiert ( 3 je Etage )
Senkrecht Anlagen je Schlitten: 2 ST senkrecht, gummiert
Etagen/Auflage je Fach: 2 ST aus Siebdruckplatte ( Alternativ: gummiert / Weichholzauflage / Polyurethan )
Fachneigung: 4° Grad
Schlittenführung oben: 3 ST Kugellager am Oberholm je Fachschlitten
Schlittenführung unten: 1/1 ST Polyamid Laufrolle mit Kugellager D:125 mm / Doppelspurkranzrolle aus Stahl mit Kugellager.
Tragkraft je Einstellfach: 600 kg
Lackierung: nach RAL z.B., 5010 Enzianblau
Hinweis: Es ist möglich die 2. Fachetage auch höhenverstellbar auszuführen.
Fertigungsnummer: CF0113
