FGL-V-6000e 10 , FGL glass compact storage system, FGL glass storage system, FGL Module compact de stockage et classification pour de verre, FGL Módulo compacto de almacenamieto y clasicación para el vidrio,  clasificador de vidiro compact, FGL Schubfachlager , Kompaktlager für Glas, Kisten und Caps, Glaslagersystem für ganze Bandmaße, www.lager-und-transporttechnik.info FGL-V-6000e 10 , FGL glass compact storage system, FGL glass storage system, FGL Module compact de stockage et classification pour de verre, FGL Módulo compacto de almacenamieto y clasicación para el vidrio,  clasificador de vidiro compact, FGL Schubfachlager , Kompaktlager für Glas, Kisten und Caps, Glaslagersystem für ganze Bandmaße, www.lager-und-transporttechnik.info FGL-VM 100e13 , FGL glass compact storage system, FGL glass storage system, FGL Module compact de stockage et classification pour de verre, FGL Módulo compacto de almacenamieto y clasicación para el vidrio,  clasificador de vidiro compact, FGL Schubfachlager , Kompaktlager für Glas, Kisten und Caps, Glaslagersystem, www.lager-und-transporttechnik.info


Ausführung:

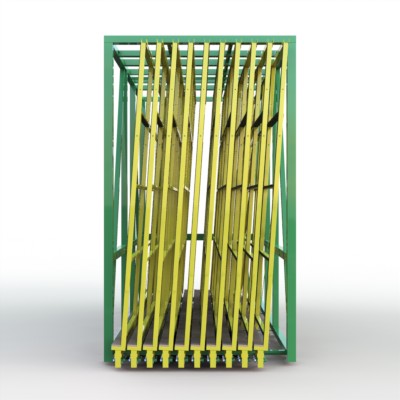

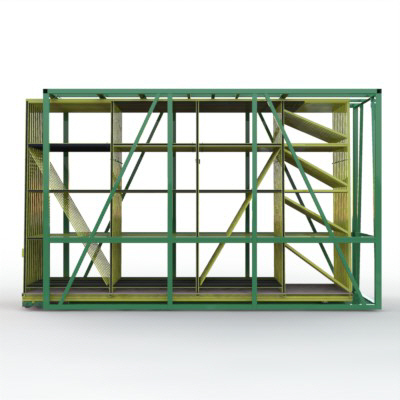

Das FGL " Jumbo " Schubfachlager für die platzsparende Lagerung und Kommissionierung von Glasgrößen in den Abmessungen bis 3.210 x 4.500 mm, mit 10 Einstellplätzen als Kombirahmen in der nachfolgenden Ausführung

Rahmenmaße:

Gesamtbreite (BK): 2.150 mm
Rahmentiefe: 5.600 mm
Rahmenhöhe: 3.660 mm "Kombirahmen" geteilt

Schubfächer:

Anlagenhöhe max.: 3.250 mm "Kombifach" geteilt
Ladehöhe empfohlen bis: 3.250 mm
Fach - Auszuglänge: 4.600 mm
Fachauflagentiefe: 100 mm / *abzüglich 5mm Anlagengummi
Fachanzahl gesamt: 10 ST

Ausführung:


untere Führung vorn: 1 ST Schwerlastpendelachsrolle Doppelkugellager Polyamid und 1 ST Stehführungslager
untere Führung hinten: 1 ST SSL- Stahlschlitzrolle auf innerer T-Schiene, doppelkugelgelagert
obere Fachführung: 5- fach kugelgelagerte Führungsschienen


Fachauflage: 1 ST durchgehende Weichholzauflage ( Alternativ: Siebdruckplatte / Polyamid / gummiert / Polyurethan )


Technische Details:

Fachneigung: 4,2 °
Tragkraft gesamt je Fachschlitten: 3.000,0 kg

Ausführung: lackiert RAL 5010 Enzianblau



Fertigungsnummer: 3894
