Ausführung:

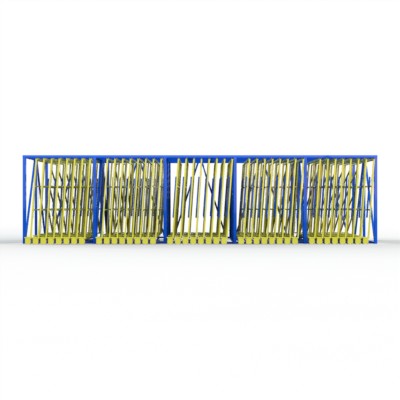

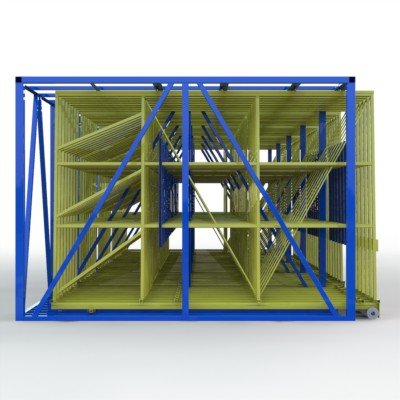

FGL Schubfachmodul-Kombination für Glaspakete und Kisten (3,21 x 2,55/2,62 m) bestehend aus 5 Einzelrahmen miteinander verbunden zu einer Kombination mit insgesamt 40 Cap- und Kistenplätzen.
Rahmenmaße:
Gesamt-Breite: 12.100 mm
Gesamt -Tiefe: 4.200 mm Gesamt-Höhe: 3.020 mm (von -0- bis OK-Rahmen) TK- Oberrahmen: 400 kg/m⊃2;
Schubfächer:
Anzahl gesamt: 40 ST Auflagentiefe: 190 mm abzgl. Endcapanlage Fachauszuglänge: 3.350 mm
Glasladehöhe max.: 2.550 mm Kisten- u. Caphöhe: max. 2.630 mm
Ausführung:
untere Führung vorn: 1-fach SSL-PO Doppelrolle / 1 ST Stehführungslager
untere Führung hinten: 1 ST Schwerlaststahlspurkranzrolle doppelkugelgelagert obere Fachführung: 4- fach kugelgelagerte Führungsschienen
Auflagenoberfläche: 40x 6 ST Spikes als Kistenkrallen
Anlagenoberfläche: 40 ST mit je 2x einhängbaren EC-Anlagen
Technische Details:
Fachneigung: 4,2 °
Tragkraft gesamt je Fachschlitten: 2.200,0 kg
Ausführung: lackiert RAL 5010 Enzianblau
Fertigungsnummer: 3912
