Ausführung:
FGL-Schubfachlager / Doppelmodul, bestehend aus 2 Einzelrahmen, ausgestattet mit insgesamt 20 Schubfächern und 80 mm Auflagentiefe je Einstellfach, sowie nachfolgenden Eigenschaften.
Rahmenmaße:
Rahmenbreite: 3.460 mm ( 1.730 mm + 1.730 mm)
Rahmentiefe: 4.200 mm
Rahmenhöhe: 2.580 mm (-0- bis OK-Rahmen) niedrige Rahmenausführung !
Schubfächer:
Fachauflagenbreite: 80 mm / abzüglich 5mm Anlagengummi
Fachauszuglänge: 3.350 mm
Ladehöhe max.: 2.250 mm
Anzahl gesamt: 20 ST
Ausführung:
untere Führung vorn: 1 SSL-PO Rolle mit Doppelkugellager, 1 ST Stehführungslager
untere Führung hinten: 1 ST Schwerlast - Polyamidrolle auf innerer U-Schiene
obere Fachführung: 4-fach kugelgelagerte Führungsschienen
Auflagenoberfläche: 1 ST durchgehende Weichholzauflage oder 4 ST Einzelauflage mit Holz ( Alternativ, gummiert
Anlagen senkrecht: 3 ST mit Gummi belegt
Anlagen horizontal: 3 ST mit Gummi belegt
Technische Details:
Fachneigung: 4,2 °
TK- per Schubfach 1.250 kg
Ausführung: lackiert RAL 5010 Enzianblau

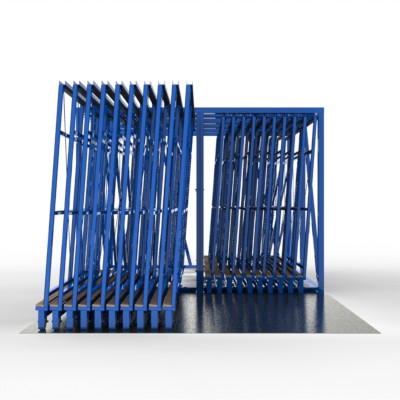

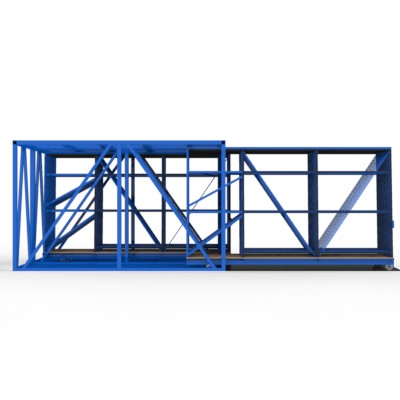

Abbildung zeigt als optionale Zusatzaustattung: Bodenplatten aus Metall als ebene Lauffläche bei schlechten Bodenverhältnisen.
Fertigungsnummer: 3915
