Ausführung:

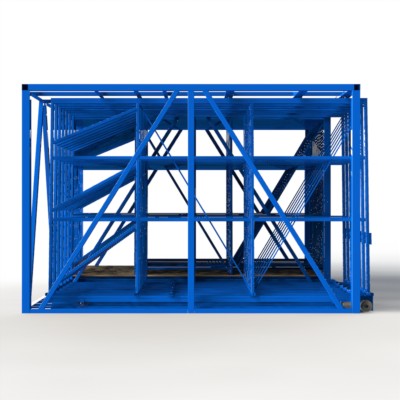

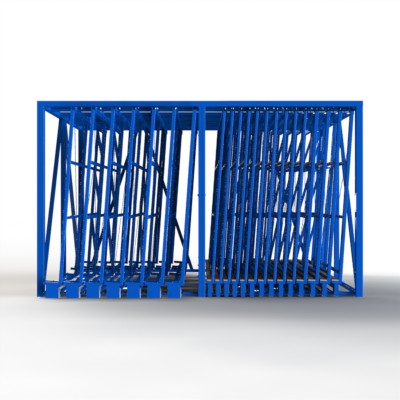

FGL Schubfachmodul-Kombination, für die platzsparende Lagerung und Glasvereinzelung von Glasgrößen in den Abmessungen bis 2.250 (2.450) x 3.210 mm, bestehend aus 2 Einzelrahmen und nachfolgenden Facheinheiten.

Rahmenmaße:

Breite per Einzelrahmen: [1] 2.390 mm / [2] 2.340 mm
Gesamtbreite Kombi: 4.730 mm
Rahmen - Tiefe: 4.200 mm
Rahmen - Höhe: 2.850 mm

Schubfächer:

Fachanzahl gesamt: 21 ST

Anzahl Rahmen [1]: 7x 220 mm - Kisten- und Endcapfächer
Anzahl Rahmen [2] 5x 60 mm - Glasvereinzelung
5x 80 mm - Glasvereinzelung
4x 100 mm - Glasvereinzelung

Fachauszuglänge: 3.400 mm
Ladehöhe (max.): 2.450 mm

Ausführung:

untere Führung vorn: 1-fach SSL-PO Doppelrolle
1-fach SSL-PO Einzelrolle,1 ST Stehführungslager

untere Führung hinten [1]: 1 ST Schwerlast - Stahlrolle doppelkugelgelagert, [2]: 1 ST Schwerlast - Polyamidrolle doppelkugelgelagert

obere Fachführung: 4- fach kugelgelagerte Führungsschienen
Auflagenoberfläche [1]: 7 ST Spikes / Kistenkrallen [2]: 14 ST durchgehende Holzauflage


Technische Details:

Fachneigung: 4,2 °
TK- per Schubfach [1]: 2.200 kg / 220-er Fächer
TK- per Schubfach [2]: 1.200 kg / 60-80-er Fächer /1.500 kg / 100-er Fächer

Ausführung: lackiert RAL 5010 Enzianblau



Fertigungsnummer: 3091
