Ausführung:

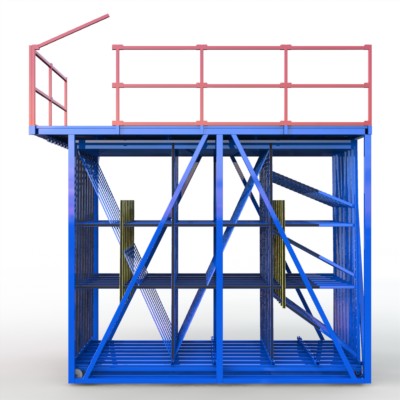

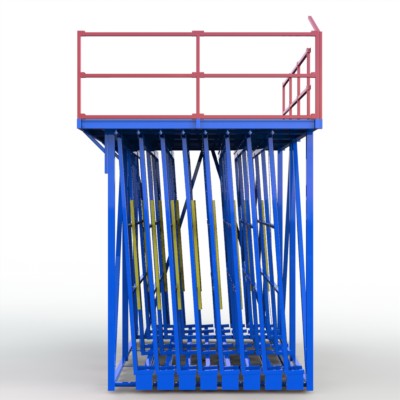

für die platzsparende Lagerung und Glasvereinzelung von Glasgrößen in den Abmessungen bis 3.210 mm x 2.550 mm, mit einer Kistenhöhe von 2.630 mm, Bühnenaufsatz, bestehend aus 1 Einzelrahmen, mit jeweils
190 mm Einstelltiefe je Facheinheit, Kurzrahmenausführung, erweiterter Rahmenhöhe und nachrüstbaren Holzauflagen für Glasvereinzelung.
Rahmenmaße:
Rahmenbreite: 2.475 mm
Rahmentiefe unten: 3.800 mm
Oberrahmen-Tiefe: 4.250 mm * Kurzrahmenausführung
Rahmenhöhe: 3.200 mm ( + optionaler Lastbühne und Geländer )
Schubfächer:
Anzahl gesamt: 08 ST
Fachauflagentiefe: 190 mm
Fachauszuglänge: 3.400 mm * Führung verlängert
Ladehöhe (max.): 2.850 mm
Ausführung:
untere Führung vorn: 1 ST Schwerlast-Doppelpolyrolle mit Doppelkugellager
weiter: 1 ST Stehführungslager
untere Führung hinten: 1 ST Schwerlast-Stahlschlitzrolle auf Schienenelement doppelkugelgelagert
obere Fachführung: 4- fach kugelgelagerte Führungsschienen
Auflagenoberfläche: 6 ST Spikes (Kistenkrallen)
* zusätzlich 6 ST Einzelholzauflagen
Anlagen Kisten: 2 ST einhängbare Endcapanlagen gummiert
Anlagen Glasvereinzelung: 3 ST senkrecht gummiert
3 ST horizontal gummiert
Technische Details:
Fachneigung: 4,2 °
Tragkraft gesamt je Fachschlitten: 2.200 kg
Ausführung: lackiert RAL 5010 Enzianblau
Fertigungsnummer: 3787
