Ausführung:
FGL Querlagersystem mit 24 Einstellplätzen für Glasgrößen bis 3.210 x 2.250 /2.550 mm und 4.300 x 3.200 bis 4.000 kg mit automatischem Antrieb.
Grundmaße:
Gesamtlänge: 8.450 mm
Aufstelltiefe, ca.: 4.400 mm
Spurbreite ca.: 3.700 mm
Arbeitsraum: 1000 - 1.200 mm
Fachmaße:
Ladehöhe max.: 3.210 mm
Ladelänge: 4.300 mm (auch erweiterbar)
Auflagentiefe: 160 mm 150 mm nutzbar
Einsetzhöhe, ca.: 425 mm
Fachausstattung:
Anlagen: 4 ST gummiert vertikal*
1 ST gummiert horizontal*
Aufsatzstücke: 4 ST je Fach ( Verlängerung Anlage)
Auflagenbelegung: 4 ST gummierte Siebdruckauflage
Anlagenbelegung: 5 mm Regupolgummi
Sicherungsbügel: 1 ST je Einstellfach / von Bedienerseite
Klinkenauslöser: 1 ST je Einstellfach auf Bedienerhöhe
Technische Details:
Fachneigung: 4,2 °
Antrieb: 1 ST 3,5 KW Getriebemotor mit Endschalter
Schaltpult: 1 ST SPS Standard (3x400V; 50Hz; 16A; N; PE)
Funkfernbedienung: 1 ST * Optional !
Lichtschranke: 1 ST einseitig vormontiert
Schutzabsperrung: 1 ST je Frontseite
Rastgriff: 1 ST
Tragkraft je Fach bis: 4.000 kg
Ausführung: lackiert RAL 5010 Enzianblau

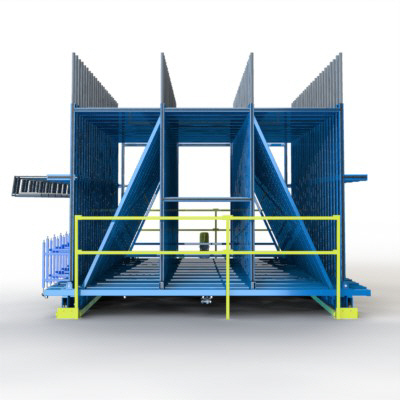

Hinweis: Die Bilddarstellungen zeigen eine optionale Zusatzausstattung (Sicherheitsgeländer)
Fertigungsnummer: 3962
